КОМПАС-График — автоматизированная система разработки и оформления конструкторской и проектной документации, ориентированная на полную поддержку стандартов ЕСКД, СПДС или стандартов конкретного предприятия. КОМПАС-График позволяет в оперативном режиме выпускать чертежи изделий, конструкций, планы зданий, схемы, спецификации, различные ведомости, инструкции, расчётно-пояснительные записки, технические условия и прочие документы.
Система КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности и успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении планов и схем.
Система КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности и успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении планов и схем.
Благодаря поддержке форматов DXF, DWG, PDF и др. КОМПАС-График позволяет выполнять импорт/экспорт графических документов, что обеспечивает удобный обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы.
Также пользователю предоставляются:
- инструменты для создания многолистовых чертежей, большой перечень готовых форматов оформления;
- функционал по созданию библиотек типовых фрагментов без какого-либо программирования;
- любые стили линий, штриховок, текстов;
- возможность расчета периметров, площадей, объёмов, массо-центровочных характеристик тел;
- многочисленные способы простановки размеров и технологических обозначений;
- автоподбор допусков и отклонений, быстрый доступ к типовым текстам и обозначениям;
- встроенный таблично-текстовый редактор с проверкой правописания.
Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-График эффективным инструментарием для решения прикладных инженерных задач. Например, приложения для проектирования пружин, валов, элементов механических передач, электрооборудования, деталей машин с применением крепежных изделий, элементов трубопроводов, деталей пневмо- и гидросистем, что позволяет большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Для промышленного и гражданского строительства разработаны объектно-ориентированные приложений по разделам проекта АС/АР, КМ, КЖ, ОВ, ВК, ТХ, ЭС и другие.
Максимально удобный и интуитивно понятный интерфейс, мощная справочная система и встроенное интерактивное обучающее руководство «Азбука КОМПАС» помогают освоить систему в кратчайшие сроки и без лишних усилий.
Возможности КОМПАС-График для машиностроения
При создании изделий в машиностроении и приборостроении использование 2D-систем проектирования все еще остается актуальным. КОМПАС-График подходит для решения любых задач, которые не выполнить с использованием 3D-систем. Возможно проектирование деталей и сборочных единиц на изделия, которые относятся к самым разным подотраслям. Для этого в системе есть:
- разнообразные способы и режимы построения графических примитивов,
- ортогональное черчение,
- использование привязок,
- использование сетки,
- управление порядком отрисовки графических документов,
- любые стили линий, штриховок, текстов, многочисленные способы простановки размеров и технологических обозначений,
- автоподбор допусков и отклонений.

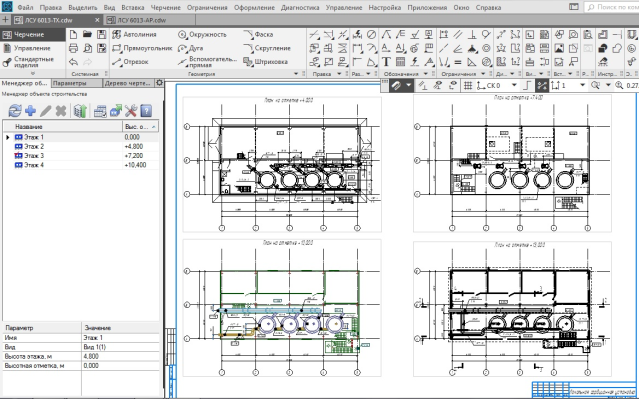

Возможности КОМПАС-График для строительства
КОМПАС-График предоставляет широкие возможности автоматизации проектных работ разного профиля. Система эффективно решает задачи 2D-проектирования и выпуска документации. Весь функционал системы подчинен целям скоростного создания высококачественных чертежей, схем, спецификаций, расчетно-пояснительных записок, технических условий и инструкций.
К услугам проектировщика:
- разнообразные способы и режимы построения графических примитивов,
- интеллектуальные режимы привязок,
- любые стили линий, штриховок, текстов,
- многочисленные способы простановки размеров и обозначений,
- многодокументный режим работы с чертежами,
- возможности коллективной работы над чертежами,
- встроенный табличный редактор.
Системные требования
Актуальная версия: v20
Поддерживаемые ОС:
MS Windows 10
MS Windows 8.1
MS Windows 7 SP1 (поддержка ограничена)
На компьютере должен быть установлен Microsoft .NET Framework версии 4.7 или выше.
В Windows 7 следует использовать тему Aero.
Разрядность версии КОМПАС-3D должна соответствовать разрядности версии операционной системы, то есть 64- или 32-разрядный КОМПАС-3D можно установить только на компьютер с 64- или 32-разрядной ОС соответственно.
Более детальная информация о системных требованиях: https://kompas.ru/kompas-grafik/about/
Программный продукт включен в Единый реестр российских программ для электронных вычислительных машин и баз данных: рег. номер 698
